產品用途

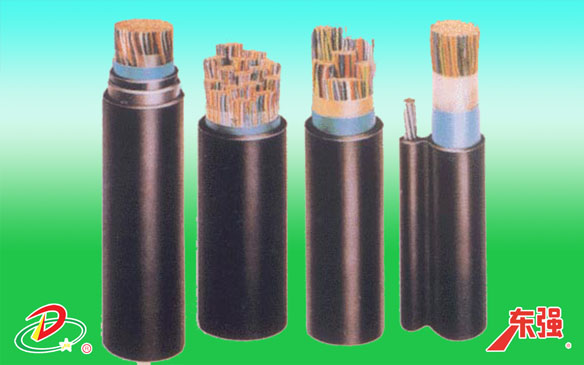

本公司生產的全塑市內通信電纜主要用于傳輸音頻、150kHz及以下的模擬信號和2048kbit/s及以下的數字信號。在一定條件下，也可用于傳輸2048kbit/s以上的數字信號。
功能特點
本公司產品是國際國內標準型號，采用全色譜同心式或單位式結構，便于生產組合和分線施工。屏蔽采用鋁塑復合帶縱包，不僅屏蔽性能好而且防潮性能好，電氣性能要求高。該產品不僅可以架空，還可用于管道，鎧裝后可直埋，電纜的工作環境溫度為-30℃~+60℃，敷設環境溫度不低于-5℃。
線對
由分別稱作a線和b線的兩根不同顏色的絕緣芯線均勻地絞合成線對。
色譜：a線：白 紅 黑 黃 紫 b線：蘭 桔 綠 棕 灰
絕緣顏色符合GB6995.2或YD/T322-1996標準中附錄A（標準的附錄）的規定成品電纜上,任意線對絞合節距在3m長度上測得的算術平均值不大于155mm,且與標稱節距誤差不大于±2%。
絕緣芯線應按下表規定的色譜和序號構成線對
表 基本單位線對序號與絕緣色譜
|
線對序號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
絕緣色譜 |
a線 |
白 |
白 |
白 |
白 |
白 |
紅 |
紅 |
紅 |
紅 |
紅 |
黑 |
黑 |
黑 |
|
b線 |
藍 |
桔 |
綠 |
棕 |
灰 |
藍 |
桔 |
綠 |
棕 |
灰 |
藍 |
桔 |
綠 |
|
線對序號 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
|
|
絕緣色譜 |
a線 |
黑 |
黑 |
黃 |
黃 |
黃 |
黃 |
黃 |
紫 |
紫 |
紫 |
紫 |
紫 |
|
|
b線 |
棕 |
灰 |
藍 |
桔 |
綠 |
棕 |
灰 |
藍 |
桔 |
綠 |
棕 |
灰 |
|
纜芯
20對及以下電纜采用同心式結構，20對以上電纜,纜芯由若干基本單位(子單位)或(和)超單位絞合而成.
推薦的纜芯結構排列
|
標稱對數 |
纜芯結構排列 |
|
10 |
2+8 |
|
20 |
1+6+13 |
|
30 |
（8+9+8）+5 |
|
50 |
2×（12+13） |
|
100 |
4×25 |
|
200 |
1×50+6×25或4×50 |
|
300 |
（1+5）×50或（3+9）×25 |
|
400 |
1×100+6×50或4×100 |
|
600 |
（1+5）×100或（3+9）×50 |
|
800 |
（1+7）×100 |
|
900 |
4×50+7×100 |
|
1000 |
（2+8）×100 |
|
1200 |
（3+9）×100 |
|
1600 |
（1+5+10）×100 |
|
1800 |
（1+6+11）×100 |
|
2000 |
（1+7+12）×100 |
|
2400 |
（3+8+13）×100 |
